高性能
• 交流驅動系統使用整車反應更迅速，控制更精確，運行更平穩，電瓶使用壽命更長。

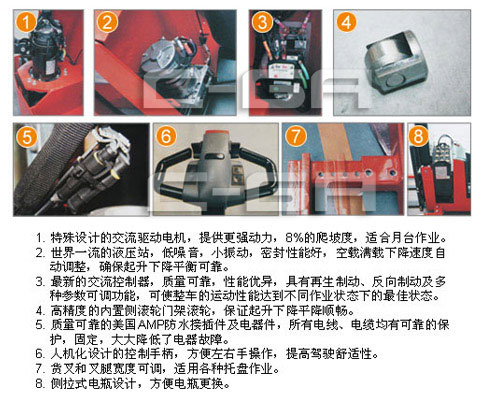

• 特殊設計的交流驅動電機，提供更強動力，8%的爬坡度，適合月臺作業。
•優質液壓站，低噪音，小振動，密封性能好，空載滿載下降速度自動調整，確保起升下降平衡可靠。
• 優質的交流控制器，質量可靠，性能優異，具有再生制動、反向制動及多種參數可調功能，可使整車的運動性能達到不同作業狀態下的最佳狀態。
• 高精度的內置側滾輪門架滾輪，保證起升下降平降順暢。
• 質量可靠的防水接插件及電器件，所有電線、電纜均有可靠的保護，固定，大大降低了電器故障。
易操作
• 人機化設計的手柄頭，美觀、簡潔，所有的操作功能均可在手柄上簡單按鈕輕松實現。
• 人機化設計的控制手柄，方便左右手操作，提高駕駛舒適性。
• 較長的操縱手柄，大大降低了操縱車子所需力量，使操縱更輕便。
• 貨叉和叉腿寬度可調，適用各種托盤作業。
• 慢速行駛功能，將手柄處于近垂直狀態，行駛速度會自動降低，便于在狹窄空間內實現精確作業。
• 側拉式電瓶設計，方便電瓶更換。
更安全
• 起升缸底部安裝防爆閥，即使油管爆裂，門架也不會快速下降。

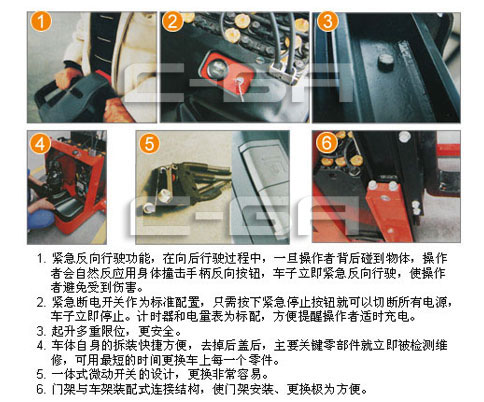

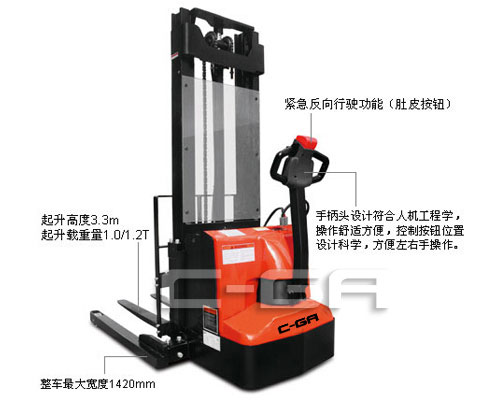

• 緊急反向行駛功能，在向后行駛過程中，一旦操作者背后碰到物體，操作者會自然反應用身體撞擊手柄反向按鈕，車子立即緊急反向行駛，使操作者避免受到傷害。
• 防滑制動功能，使車子在失控或者斜坡行駛時，防止其下滑。
• 緊急斷電開關作為標準配置，只需按下緊急停止按鈕就可以切斷所有電源，車子立即停止。
• 起升多重限位，更安全。
• 貨叉起升0.5m后，車輛運行自動切換至慢速模式，更安全。
易維護
• 車體自身的拆裝快捷方便，去掉后蓋后，主要關鍵零部件就立即被檢測維修，可用較短的時間更換車上每一個零件。
• 直立式電機的使用，使電機、剎車等的檢測、維修異常直接方便，維修性能大大好于橫置式電機。
• 控制器自我診斷系統，通過手持單元顯示故障代碼，解決故障更方便。
• 交流驅動電機，無碳刷，基本無需維修，大大減少維護成本。
• 一體式微動開關的設計，更換非常容易。
• 計時器和電量表為標配，方便提醒操作者適時充電。
• 門架與車架裝配式連接結構，使門架安裝、更換極為方便。
|
貨號
|
A2261
|
A2262
|
|
特征
|
動力單元
|
|
電動
|
電動
|
|
操作類型
|
|
步行式
|
步行式
|
|

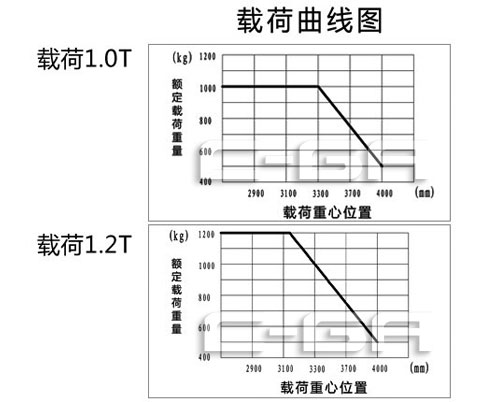

載荷(Q)
|
kg
|
1000
|
1200
|
|
載荷中心距
|
mm
|
600
|
600
|
|
軸距
|
mm
|
1374
|
1320
|
|
重量
|
自重
|
kg
|
800
|
820
|
|
輪胎
|
輪胎類型(驅動輪/承載輪)
|
|
聚氨酯/聚氨酯
|
聚氨酯/聚氨酯
|
|
驅動輪尺寸(直徑×寬度)
|
mm
|
Φ230× 75
|
Φ230× 75
|
|
承載輪尺寸(直徑×寬度)
|
mm
|
Φ102× 50
|
Φ102× 50
|
|
驅動輪(平衡輪/承載輪數量)
|
|
1x/ 2
|
1x/ 4
|
|
后輪距，承載端(b11)
|
mm
|
1045/ 1345
|
1045/ 1345
|
|

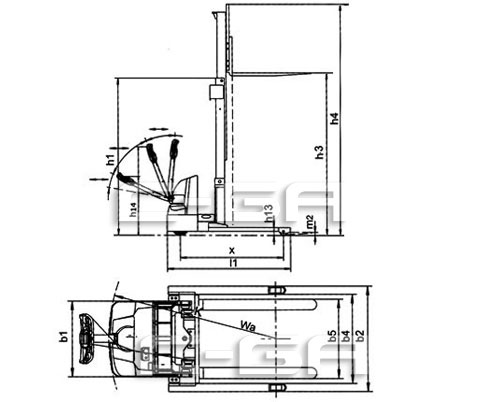

尺寸
|
門架下降后整車高度(h1)
|
mm
|
2110
|
2110
|
|
自由提升高度(h2)
|
mm
|
150
|
150
|
|
起升高度(h3)
|
mm
|
3300
|
3300
|
|
門架起升后整車高度(h4 )
|
mm
|
4196
|
4196
|
|
手柄高度，最小/最大(h14)
|
mm
|
825/ 1190
|
825/ 1190
|
|
支撐腿高度(h8)
|
mm
|
100
|
100
|
|
貨叉下降后高度(h13)
|
mm
|
75
|
75
|
|
整車長度(l1)
|
mm
|
1948
|
1948
|
|
到貨叉垂直面的長度(l2 )
|
mm
|
877
|
877
|
|
整車寬度(b1/b2)
|
mm
|
1120/1420
|
1120/1420
|
|
貨叉尺寸(s/e/l)
|
mm
|
40/100/1067
|
40/100/1067
|
|
貨叉架寬度(b3)
|
mm
|
820
|
820
|
|
貨叉外寬，最小/最大(b5)
|
mm
|
254/780
|
254/780
|
|
支撐腿內寬(b4)
|
mm
|
970/1270
|
970/1270
|
|
離地間隙，軸距中心處(m2)
|
mm
|
50
|
50
|
|
通道寬度，帶1.0×1.2m托盤(Ast)
|
mm
|
2157
|
2157
|
|
通道寬度，帶0.8×1.2m托盤(Ast)
|
mm
|
2197
|
2197
|
|
轉彎半徑(Wa)
|
mm
|
1545
|
1490
|
|
性能
|
行走速度(滿載/空載)
|
km/ h
|
5.5/ 6.0
|
5.5/ 6.0
|
|
起升速度(滿載/空載)
|
m/ s
|
0.127/ 0.23
|
0.127/ 0.23
|
|
下降速度(滿載/空載)
|
m/ s
|
0.26/ 0.20
|
0.26/ 0.20
|
|
爬坡度(滿載/空載)
|
%
|
8/ 16
|
8/ 16
|
|
制動
|
|
電磁制動
|
電磁制動
|
|
驅動
|
驅動電機功率
|
kW
|
1.1
|
1.1
|
|
起升電機功率
|
kW
|
2.2
|
2.2
|
|
電瓶電壓/容量
|
V/ Ah
|
24/ 210
|
24/ 210
|
|
電瓶重量
|
kg
|
190
|
190
|
|
其他
|
驅動控制類型
|
|
交流 AC
|
交流 AC
|
|
廠商
|
|
薩牌 ZAPI
|
薩牌 ZAPI
|
|
工作分貝
|
dB (A)
|
74
|
74
|
